[Tableau] 도트맵 시각화하기

Table of Contents

1. Introduction
2. Data
3. 도트맵 시각화하기
4. Reference



Introduction

 도트맵(Dot Map)는 지도 위에 존재하는 특정 좌표에 대한 현황을 한 눈에 확인할 수 있는 시각화이다. 즉, 이 점을 바탕으로 지도 내의 분포도 확인할 수 있다는 장점이 있다. Severino Ribecca는 <그림 1>과 같이 도트맵의 정의를 구체적으로 제시하며, 지표를  시각화를 한다.

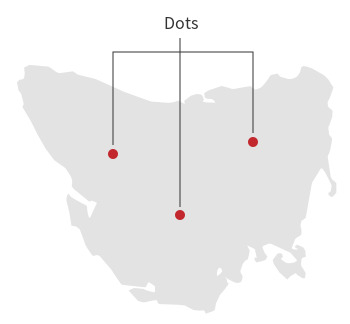

[그림 1] Severino의 도트맵

Data

다음 데이터를 다운로드하고 태블로 데스크탑 이나 퍼블릭에서 불러온다.

TBGIS_TRDAR_RELM.shp

1.09MB



도트 맵 시각화하기

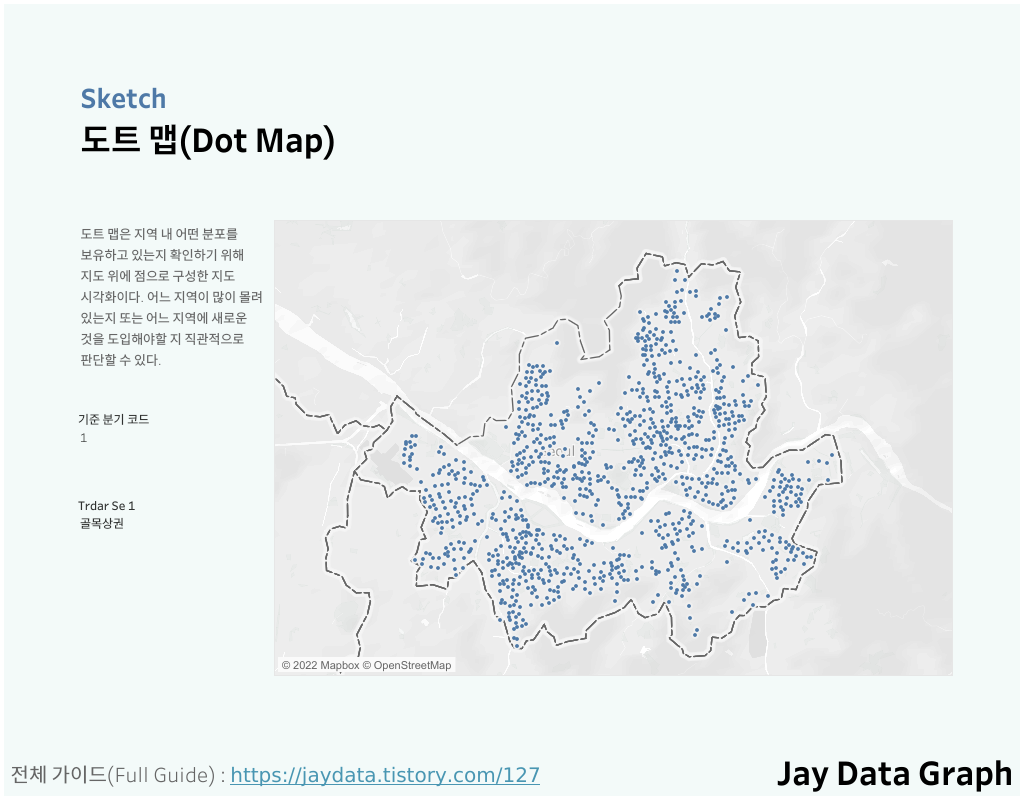

[그림 2] 완성된 도트맵

1. 태블로에서 도트맵 시각화하는 방법은 간단하게 수행할 수 있다. 먼저, 태블로에 샘플 데이터를 연동하기 위해서 위의 실습용 샘플 데이터를 다운로드 한다.

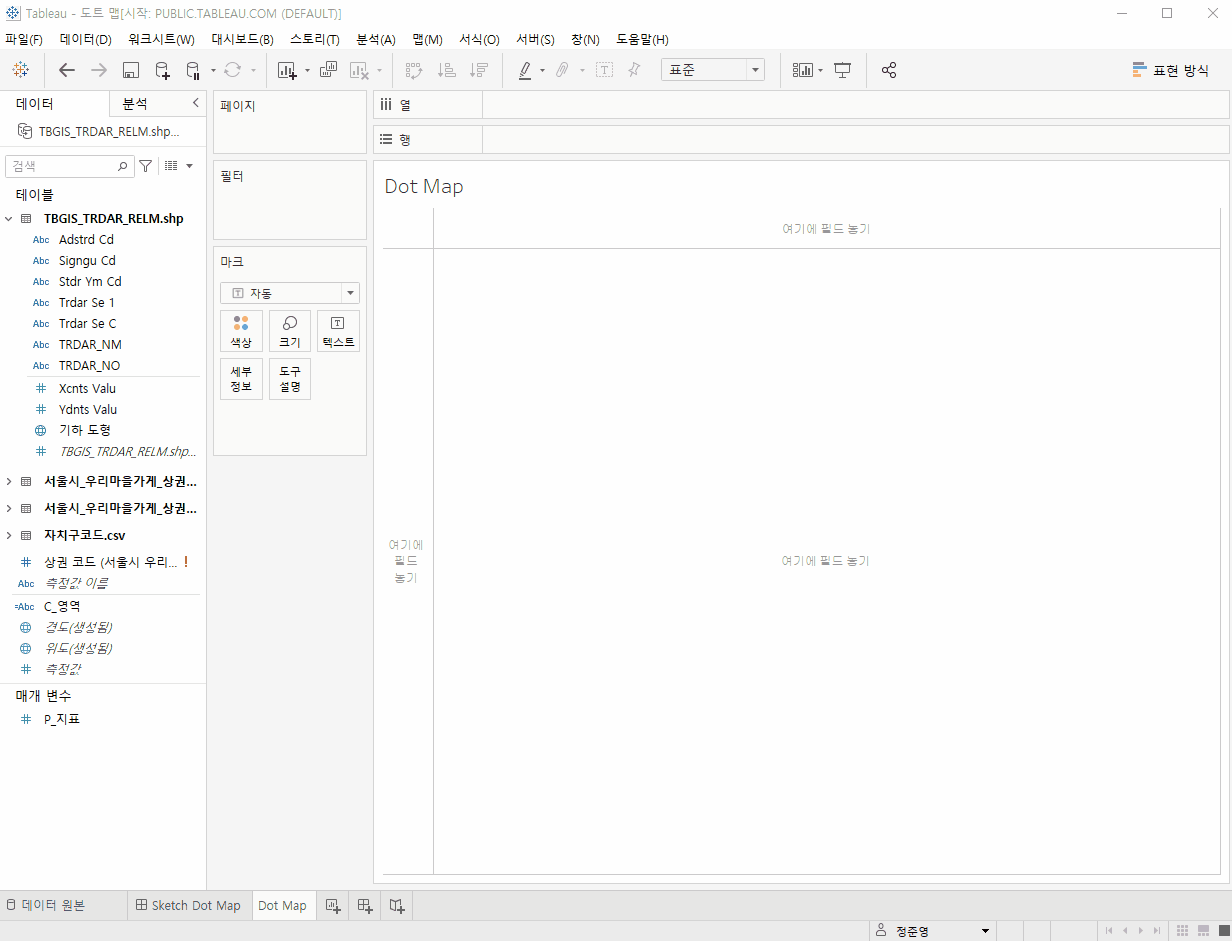

2. 태블로에서 공간 파일을 연동한다. '연결 > 공간 파일'을 선택하여 다운받은 shp 파일을 실행한다.

※ 태블로 주요 기능(https://jaydata.tistory.com/46)을 참고한다.



3. 도트맵을 구성하기 위해 shape 파일을 불러오면 데이터 패널에 '기하 도형'이 생성되고 더블클릭하면 열 패널과 행 패널에 경도와 위도가 표현이 된다. 지도에서 지역상권까지 표현하기 위해서 상권이름인 'TRDAR_NM'을 세부정보로 옮겨 놓고 지역상권이 어떤 분류를 갖고 있는지 확인하기 위해 상권구분 정보인 'Trdar Se 1'을 색상으로 옮기면 도트맵 표현이 가능하다.

※ 태블로에 있는 지리적 역할을 설정한 경우에는 마크 패널에서 자동을 선택하면 점으로 나타나지만, Shape 파일을 이용하여 지도 시각화를 할 경우에는 마크 패널에 자동으로 맵으로 표현된다.



시각화 한 결과는 태블로 퍼블릭에서 참고할수 있다.

https://public.tableau.com/app/profile/.1651/viz/_16692770878710/SketchDotMap



Reference

태블로 help, help.tableau.com/current/pro/desktop/ko-kr/default.htm

Severino Ribecca, "Dot Map", https://datavizcatalogue.com/methods/dot_map.html
