[Tableau] 폭포 차트(Waterfall Chart) 시각화하기

Table of Contents

1. Introduction
2. Data
3. Tableau에서 폭포 차트 시각화하기
4. Reference



Introduction

폭포 차트(Waterfall Chart)는 연속적으로 누적해가면서 증가하거나 감소하는 것을 한 눈에 표현하기 위한 목적으로 사용한다. 태블로에서는 생키 다이어그램을 표현하는 방법을 표현 방식으로 제공하고 있지 않기 때문에 이를 표현하기 위해서는 몇 가지 트릭이 필요하다.

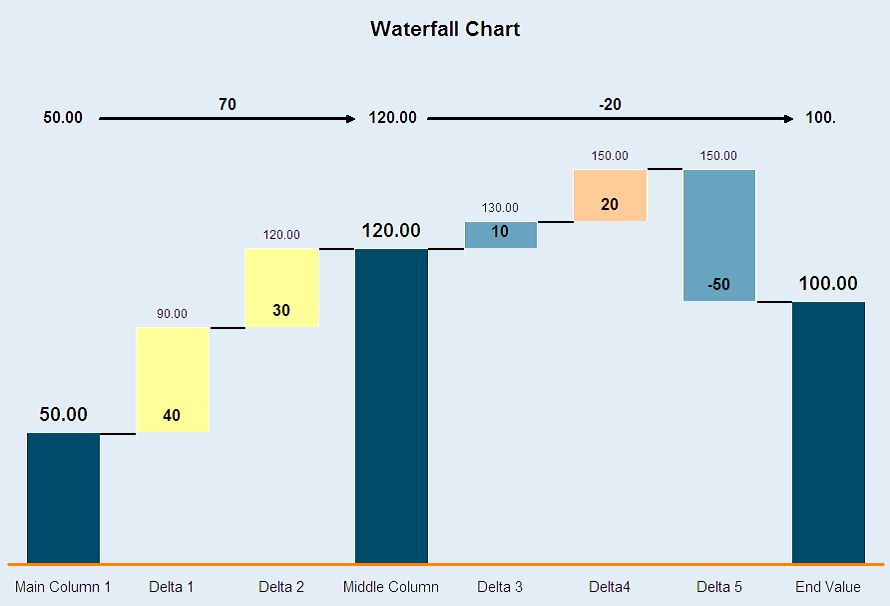

<그림 1> Waterfall Chart 위키피디아

Data

다음 데이터를 다운로드하고 태블로 데스크탑 이나 퍼블릭에서 불러온다.

sample_data.xlsx

0.02MB



Date	Type	Product	Price	Visit	Sales
2017-12-31	핫	라떼	4000	132	528000
2017-12-31	핫	아메리카노	3500	117	409500
2017-12-31	아이스	아이스 라떼	4000	145	580000
2017-12-31	아이스	아이스 아메리카노	3500	118	413000
2017-12-31	아이스	포도 주스	4500	133	598500
2017-12-31	아이스	수박 주스	5000	0	0
2018-01-31	핫	라떼	4000	150	600000
2018-01-31	핫	아메리카노	3500	121	423500
2018-01-31	아이스	아이스 라떼	4000	123	492000
2018-01-31	아이스	아이스 아메리카노	3500	111	388500
2018-01-31	아이스	포도 주스	4500	146	657000
2018-01-31	아이스	수박 주스	5000	0	0



Tableau에서 폭포 차트 시각화하기

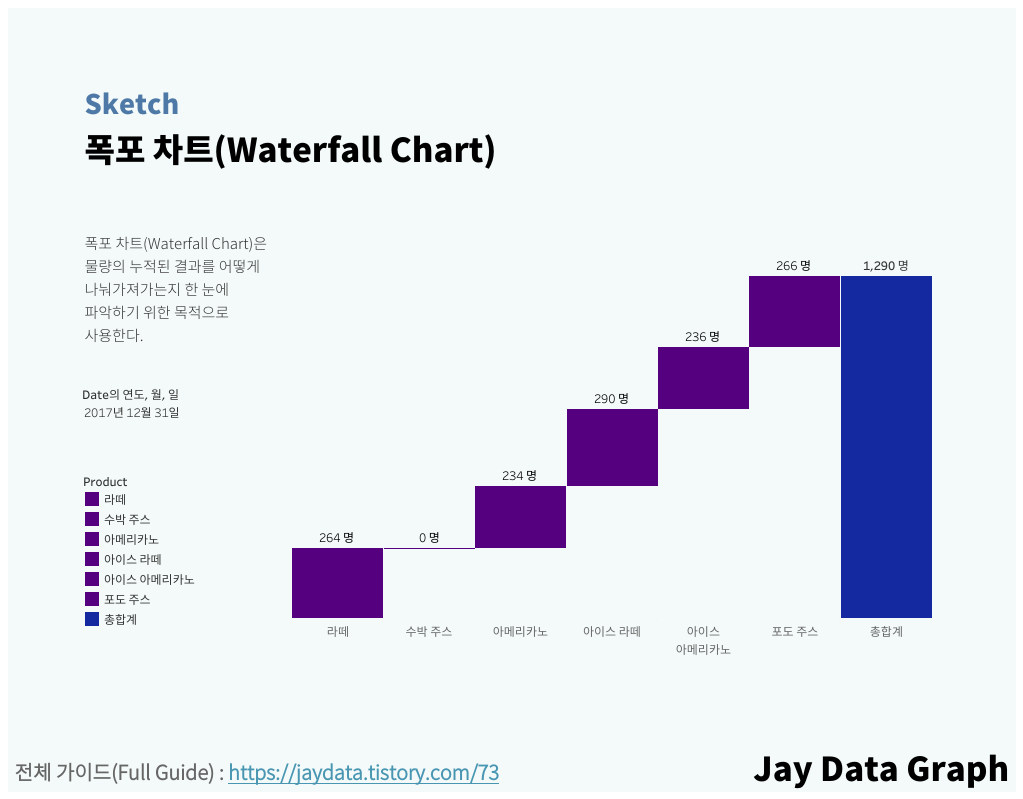

<그림 2> 완성된 폭포 차트



1. 태블로에서 폭포 차트를 시각화하는 방법은 간단하게 수행할 수 있다. 먼저, 태블로에 샘플 데이터를 연동하기 위해서 위의 실습용 샘플 데이터를 다운로드 한다.



2. 태블로에서 엑셀 파일을 연동한다.

※ 태블로 주요 기능(https://jaydata.tistory.com/46)을 참고한다.



3. 폭포 차트는 태블로에서 제공하는 시각화가 아니기 때문에 이를 만들기 위해서는 단계별로 증가하는 모습을 표현하기 위한 계산값이 필요하다.

구분	계산식
계산된 'Waterfall(Visit)' 함수	-[Visit]

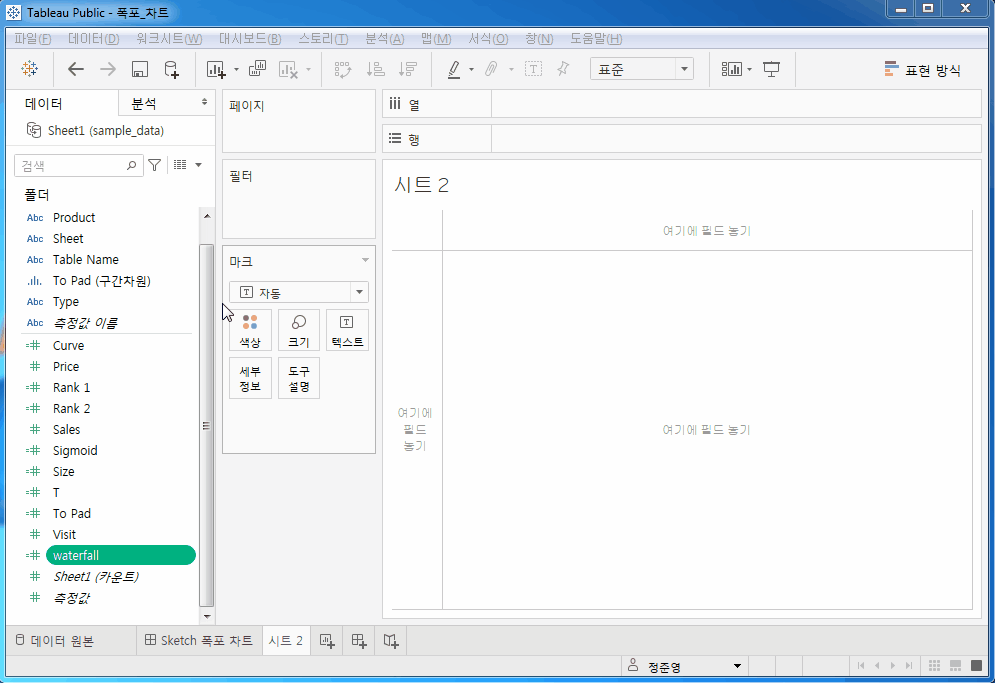

4-1. 카페에서 판매하고 있는 제품에 따라 단계별로 상승하는 모습을 표현하기 위해서는 마크 패널의 표현 방식을 간트 차트로 변경한다.



4-2. 다음으로 차원의 Product를 열 선반으로 드래그하고, 측정값 visit를 행 선반으로 드래그한다. 이때, 행 선반에 놓은 visit에서 마우스 오른쪽 버튼을 누르면, 퀵테이블 계산을 할 수 있다. 누계를 선택한다.



4-3. 계산식 waterfall(Visit)를 크기로 옮기면, 폭포차트를 쉽게 작성할 수 있다. 여기에, 전체 누계 합을 보여주기 위해서, 메뉴에서 분석 탭을 클릭하고, 총계 > 행 총합 계산하기를 선택한다.

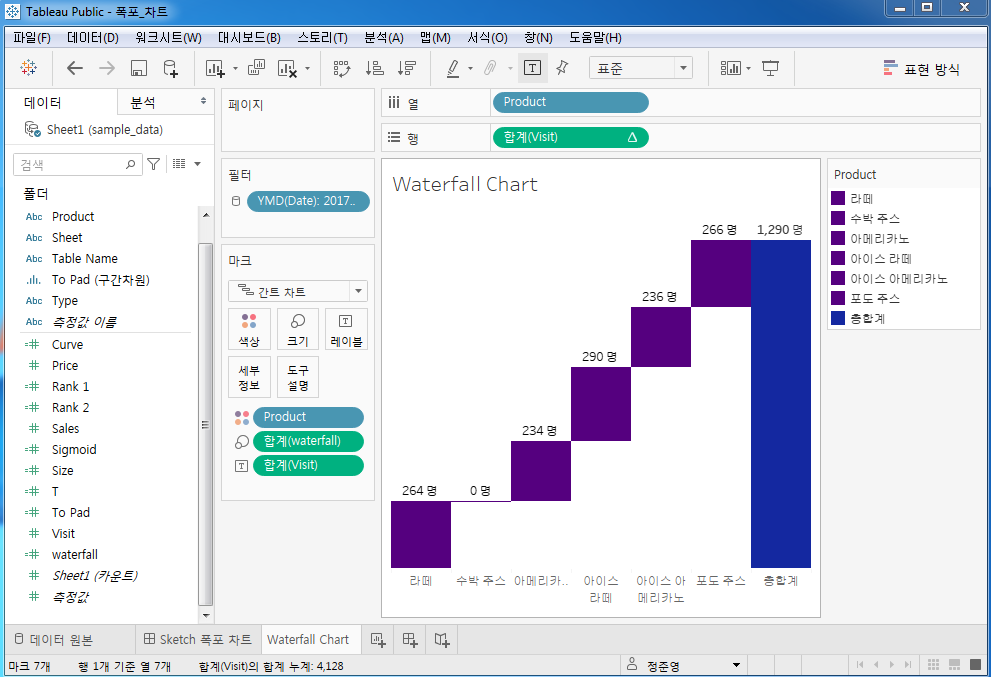

<그림 3> 테이블 계산 편집을 활용하여 폭포 차트를 작성한 결과

5. 시트 빈 곳에서 오른쪽 버튼을 눌러 나오는 팝업에서 서식을 들어가 폭포 차트를 표현하는데 방해될 만한 구분선 또는 배경 등을 제거한다.

※ 시트 구성에서 색상 또는 구분선 배경 등은 시트에서 판단하고 변경하는 것 보다 대시보드 구성 후 적절한 색상을 편집하는 것을 권장한다.



6. 상단의 맞춤을 '표준'에서 '전체 보기'로 선택한다.

<그림 4> 나머지 과정 수행 결과



시각화 한 결과는 태블로 퍼블릭에서 참고할수 있다.

public.tableau.com/views/__16037202514820/Sketch



Reference

위키피디아 ,"Waterfall Chart", en.wikipedia.org/wiki/Waterfall_chart
